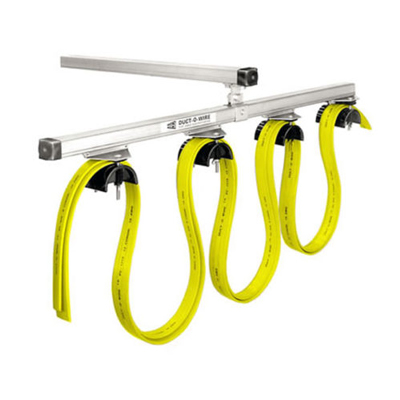

Кабельный токоподвод представляет собой проводник для передачи электропитания к грузоподъемному крановому оборудованию. Вторым названием является слово «гирлянда» из-за внешней схожести свисающих петлей. Кабельный токоподвод обеспечивает питанием такие устройства как: несколькобалочная или монобалочная мостовая конструкция, тельферные системы, кран балки и т.д.
Конструкция
Применяется также для подсоединения к электропитанию отдельных элементов. Конструкция токоподвода состоит из:
-
Кабельная тележка, одна или несколько, служат для перемещения силового проводного элемента сразу за механизмом грузоподъема.
-
Направляющая, по которой происходит перемещение кабельных тележек (устанавливается по направлению рельсового пути, по которому происходит движение крановой конструкции). Важные виды направляющих: тросовая, S-образная, двутавровая.
-
Энергосиловой кабель (плоский, выпуклый).
-
Элементы крепления: муфтовые соединения, удерживатели, торцевики-заглушки для направляющей.
Принцип действия
Суть действия достаточно проста, но не менее производительна. Оператор подает командное распоряжение, кран начинает процесс перемещения происходит плавное расхождение тележек, а также выпрямление энергосилового кабеля. Так, крановое устройство может перемещаться на необходимое расстояние без препятствий, при обратном ходе, тележка возвращается в изначальную точку.
Плюсы применения системы
-
Скорая установка, демонтаж устройства токоподвода.
-
Дополнительное увеличение линии перемещения крана (если возникла такая необходимость).
-
Применение прибора с разнообразными видами кранового оборудования.
-
Экономический момент — имеет разумную стоимость.
-
Токоподвод имеет повышенную защиту от влажности, пылевых частиц.
Благодаря данным параметрам токоподвод можно устанавливать в помещениях, в которых имеются повышенные требования к установке приборов (высокотемпературные места, взрыво/пожароопасные, запыленные, с повышенной влажностью и т. д.), что еще раз подчеркивает его универсальность.
