Ручные тельферы используются для подъема и перемещения груза. Они обладают большим механическим преимуществом — прикладываемое усилие намного меньше веса перемещаемого груза. Имеют 2 или более шкива, обеспечивающих минимизирование усилий. Подъем грузов с помощью данного механизма может осуществлять 1 человек, но иногда при подъеме тяжелых грузов может потребоваться совместное действие 2 или 3 человек.
Ручные тельферы приводятся в действие человеческой силой с помощью ручного привода. Части подъемника являются общими для любого подъема: шкивы с зубчатыми колесами и ответвлениями. В некоторых случаях добавляется элемент для приведения в действие: рычаг или кривошип. Крепление может быть поворотным или неподвижным, а также подвешенным на балках. Они используются для перемещения грузов массой от 0,5 до 10 тонн. Высота подъема — до 25 метров.
Типы ручных тельферов
Цепные тали управляются путем ручного натяжения цепи. Их грузоподъемность составляет от 100 кг до 5 тонн, а транспортно-эксплуатационные показатели находятся в диапазоне от 2,5 до 3 метров. Цепь изготавливается из нержавеющей стали или из специального сплава. Выбор той или иной модели зависит от того, в каких условиях окружающей среды будет использоваться цепной тельфер.

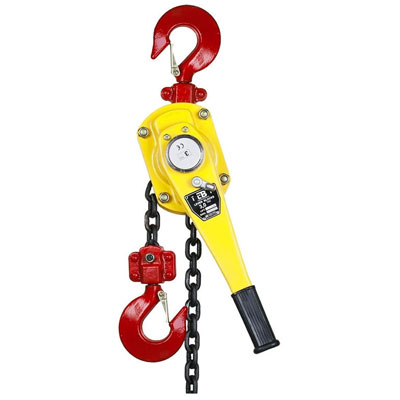

- Рычажные тали управляются вручную с помощью рычага. Они используются для подъема массой до 9 тонн.
- Червячные тали осуществляют перемещение по вертикали. Название тали произошло от наличия зубчатого механизма (вала) в корпусе. Корпус данного типа выпускается из литого чугуна, что свидетельствует об их долговечности.
- Шестеренные цепные тали состоят из передаточных шестеренок, а также из тяговой и грузовой цепи. С их помощью можно поднимать грузы на высоту более 2 метров.
Основные части тельфера
Фиксированный шкив предназначен для изменения направления ручной силы, которая прикладывается к цепи (тросу). Факт использования силы в направлении вниз облегчает подъем грузов.
Передвижной шкив предназначен для обеспечения механического усиления системы. Как правило, каждый подвижный шкив дает усиление, равное 2.
Цепь передает силу между различными элементами. Её предел прочности при растяжении зависит от величины сопротивления и механического усиления системы, которое в свою очередь зависит от количества подвижных шкивов и их комбинации с фиксаторами.
Система шкивов может быть как стационарной, так и подвижной. Если подъемник зафиксирован, ось не двигается. Подъемник подвижный или стационарный может быть прикреплен к более крупному и сложному оборудованию. Мобильные тельферы могут быть прикреплены к неподвижным верхним рельсам на рейлингах на крыше. Если таль подвижная, точка опоры находится на канате, а не на валу, что позволяет осуществлять движения: вращение и перемещение.
Как работают?
Эффективность работы ручных тельферов зависит от соотношения зубчатых колес, связанных друг с другом соответствующими цепями. Одна цепь натягивается вручную, а другая отвечает за подъем груза.
Секрет в том, что, когда натягивается цепь ручного привода, она вызывает движение другой соединенной шестерни и сила умножается на соотношение между ними.
